Rahmen-Modulkamera im 4 x 5 inch Großformat



Inspiriert durch die Multiformat-Kamera von Zero Image, habe ich nach und nach meine eigene „Systemkamera“ entwickelt und gebaut, mit offenem Ende. Das Prinzip ist einfach: da man eine Lochkamera nicht mittels eines Balgens fokussieren muss, werden zur Auszugsverlängerung ineinander steckbare Rahmen verwendet, die mit Gummibändern zusammengehalten werden. Auf dem ersten Rahmen ist an der Unterseite eine Alu-Blitzschiene mit Stativgewinde befestigt. Die "Objektivplatine" ist aus schwarzem 3 mm starkem Polyester. Darauf habe ich mittig die ausgediente, runde Platine eines Vergrößeres mit 42 mm Einschraubgewinde angebracht, diese kann entweder das Lens-Obscura-Set oder auch den T2-Adapter aufnehmen. Die beiden Aluschienen zum Fixieren der Kunststoffplatte werden von ins Holz des Rahmens eingeklebten 4 mm Maschinenschrauben, von denen ich die Köpfe abgesägt habe, gehalten. Die Gummibänder habe ich in 6 mm Schrauben eingehängt, die von innen durchgesteckt werden. Je eine Rundkopfmutter bildet den Abschluß. Zum leichten Ausrichten habe ich oben eine Wasserwaage (Libelle) auf den Rahmen geklebt.



















Auf den inneren, schwarz gestrichenen Rahmen, habe ich vorne und hinten Moosgummistreifen geklebt, um die Lichtdichtigkeit zu verbessern. Möglich wäre genauso gut auch schwarzer Filz. Die Maße des Rahmens sind passend für Planfilmkassetten bzw. die Polaroid-Packfilmkassette konstruiert. Ich habe als Innendurchmesser des äußeren Rahmens 170 mm x 170 mm genommen. Die "Objektiv-Platine" hat demzufolge die selben Abmessungen, alles andere ergibt sich aus den verwendeten Holzleisten. Ein Modul ist 30 mm tief, somit entstehen "Brennweiten" von 60-, 90- und 120 mm. Das reicht im Normalfall völlig aus. Je mehr Rahmen, desto instabiler und schwerer und somit auch unhandlicher wird die Konstruktion.



















Mit 2 Rahmen erhält man eine Weitwinkel-Kamera mit einem Bildwinkel von ca. 108 Grad bezogen auf das 4 x 5 inch Filmformat.

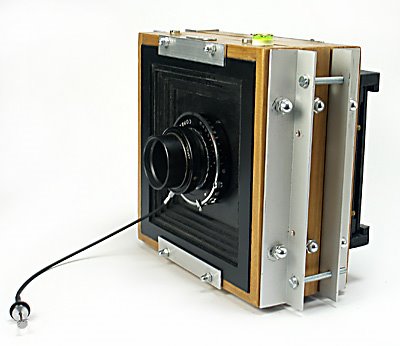

Richtig stabil wird diese Konstruktion durch Verwendung von Alu-L-Profilen, die mit Maschinengewinde-Schrauben fixiert werden. Hier die Variante mit 3 Rahmen (90 mm) und Copalverschluß-Zoneplate-Kombination. Um den größeren Abstand Loch/Film, der durch den Verschluß entsteht auszugleichen, habe ich die "Objektiv-Platine" nach innen zurückgebaut.

















Eine 70 mm tiefe Verlängerung dient zur Aufnahme von Einsätzen. Beim obigen Beispiel handelt es sich um einen halbierten (Papp)Zylinder in den ein Blatt 13 x 18 cm Fotopapier oder Film passt. Es ist also praktisch die "Dosenkamera" innerhalb meines "Systems"

Slitcam I

"Scharfe Sachen" - Schlitzkamera

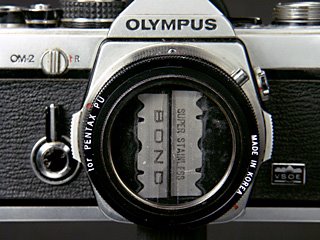

Eine Variante von Pinhole und Zoneplate ist die Schlitzkamera. In den T2-Adapter montiere ich anstelle der Zonenplatte die Hälften einer Rasierklinge in 0,3 mm Abstand. - Wenn der Schlitz so lang ist wie das Filmformat, wird alles in horizontale oder vertikale Farblinien aufgelöst - es ist nichts mehr zu erkennen.



Bei dem Beispiel links ist der Schlitz kürzer, der schemenhafte Umriß der Alleebäume zeichnet sich ab. Würde man bis zum Quadrat reduzieren, wäre das entstandene Bild ähnlich dem eines runden Pinhole. Bei dem Bild rechts habe ich per Karton-Maske auf 2 mm verkürzt. Das Ergebnis ist die Annäherung an eine Aufnahme mit Loch.

Eine kleine Galerie mit Bildern der "Slitcam" habe ich bei flickr veröffentlicht.

"Pinhole-Stitching"

Symbiose aus Analog- und Digitaltechnik


Hier trifft alte Analog-Technik mit moderner Computertechnologie zusammen. Ein Sakrileg für "Pinholer"? Ich musste es einfach ausprobieren! Nach ersten Stitching-Versuchen mit der Digitalkamera habe ich einen SW-Rollfilm in die soeben neu erstandene und "pinholisierte" Holga eingelegt. Mit Stativ und Kugelkopf habe ich dann meine Aufnahmen gemacht, jeweils um 30 Grad horizontal weitergedreht. Nach Entwickeln und Scannen der große Moment. Die Einzelbilder wurden in die Demoversion von "Panorama-Factory" geladen - das Ergebnis: erstaunlich perfekt schon beim ersten automatischen Durchlauf. Die Software (Eine ältere Version ist als Freeware z.B. hier erhältlich) eignet sich wohl gut für Anfänger. Beim letzten Bild habe ich das Lochset versehentlich etwas herausgezogen, daher rührt der Lichteinfall...

8 Einzelaufnahmen per Software "zusammengenäht" (stitching)

Zoneplate

Weichzeichner
auf einem Stück Film




Mit dem "PinholeDesigner" gehts meiner Meinung nach am einfachsten. Man trägt die notwenigen Parameter ein und kann sich vom Programm ein PDF erzeugen lassen. Gedruckt auf gutes Papier, wird der Print auf Lithfilm möglichst rechtwinklig abfotografiert, (der Maßstab läßt sich unter dem Reiter "Magnification" errechnen, Abstand Kamera - Ausdruck) entwickelt und fertig ist die Zoneplate. Als KB-Film gibt es dafür glaube ich nur noch den Kodak Technical-Pan. Wenn man eine Repro-Einrichtung fürs Vergrößerungsgerät hat und "Strichfilm" ist das natürlich auch eine Möglichkeit.



Der Pinhole-Designer von David Balihar ein Freeware Programm für Windows-Computer, mit dem sich fast alles rund um Pinhole- und Zoneplate-Fotografie errechnen lässt.

Ich bin einen dritten Weg gegangen. Da ich den Pinhole-Designer noch nicht kannte, habe ich eine Vorlage, die ich im Internet gefunden hatte, im Grafikprogramm vergrößert nachgezeichnet und einem Belichtungsstudio, das Filme für Offsetdruck herstellt, meine Freehand-Datei zum Belichten gegeben.
Und wer sich die ganze Plackerei ersparen will, kann sich so eine "Zoneplate" mittlerweile auch kaufen.

Zoneplate und Verschluss
Die „Zonenplatte“ mit ihren immer enger werdenden lichtdurchlässigen Kreisen um das eigentliche Loch herum ist „lichtstärker“ als das Pinhole. Die Belichtungszeiten liegen eher im Zehntelsekunden-Bereich. Deshalb ist es ratsam mit Verschluss zu arbeiten. Hierfür eignen sich Kleinbildkameras ganz hervorragend. Aber natürlich auch Mittelformat-Kameras, bei denen man statt der Optik eine "Zoneplate" anbringen kann. Bei Großformat wird es etwas schwieriger, weil man hier einen separaten Verschluß benötigt.

Meine Kameras IV – FED 5 als Zoneplate-Kamera



FED 5 -

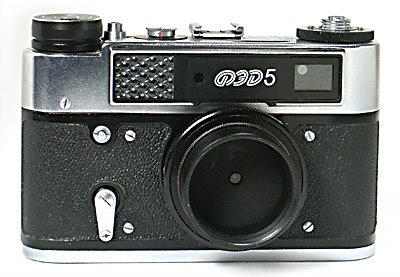

Kleinbildkamera aus Kiew mit Leica-Gewinde - meine "Zoneplate"-Kamera.

Kein direkter Leica-Nachbau ist diese vollmechanische Ukrainerin, aber die Bauweise erinnert doch ein wenig an das legendäre Vorbild. In das 39 mm "Leica-Gewinde" schraube ich einen Adapterring 39 - 42 mm. In diesen kommt dann der T2-Adapter (rechte Seite), der meine Zonenplatte aufnimmt; ein Stück Lithfilm mit transparentem Loch und immer enger werdenden, ebenfalls durchsichtigen Kreisen drumherum. Um die "Zoneplate" zu fixieren verwende ich einen Schraubring 42 -39 mm. Abschließend drehe ich noch einen 20 mm Zwischenring mit 39 mm Gewindedurchmesser ein, der als Sonnenblende dient. Diesen Zwischenring kann ich auch direkt am Gehäuse als Auszugsverlängerung benutzen.
Natürlich passt auch das Lens-Obscura-Set mit 42 mm Adapterring in das Kameragehäuse. Der Vorteil dieses Sucher-Modells ist, dass man "alles" in kompakter Form dabei hat. Sie hat einen eingebauten Selen-Belichtungsmesser, der noch nicht einmal Batterien braucht, ein Stativgewinde, Selbstauslöser, Drahtauslöseranschluß und einen mechanisch ablaufenden Tuchverschluß von 1 bis 1/500 sec. und B.

Filmformat – 24 x 36 mm Kleinbildfilm
Abstand Loch/Film – 38 mm
Bildwinkel – 59 Grad
Lochdurchmesser – 0,275 mm (Zoneplate)
Blende – 52 (Zoneplate)

Grundlagen

Belichtungszeit - Die Formel

Mit der Zeit bekommt man eine gewisse Erfahrung, sich der richtigen Belichtungszeit anzunähern. Aber auch hier scheiden sich wieder die Geister. Geübte Lochkamerfotografen arbeiten mit dem Gefühl, nicht mit dem Rechner, sagen die einen. Die anderen verlassen sich lieber auf gemessene Werte und Formeln.
Die mathematische Formel zum Berechnen der Belichtungszeit lautet:

Bildweite geteilt durch Öffnungsdurchmesser = Lichtstärke.

An unserem Beispiel: Bildweite (focal length) 100 mm geteilt durch Öffnungsdurchmesser 0,3 mm ergibt 333,33. Um für die Lochkamera daraus einen Belichtungswert zu erhalten muß man die Skala des Belichtungsmessers erweitern. Dazu gibt es auch einige Vorlagen, z.B. die Rechenscheibe von Dr.-Ing. A. Irmer als PDF-Datei (siehe Foto)












Eine gemessene Belichtungszeit von 1/30 sek. bei Blende 22 ergibt bei Blende 362 (nächster Wert zu f 333) 8 Sekunden. Das wars allerdings leider noch nicht. Jetzt kommt noch der Schwarzschild-Effekt dazu. Bei Belichtungszeiten ab 1 Sekunde verhalten sich Filme nämlich anders, als bei "schnellen" Zeiten. Man muß einen Verlängerungsfaktor einberechnen, der sich von Hersteller zu Hersteller unterscheidet. Bei Illford ist es in unserem Beispiel der Faktor 2 (bei 8 sec). Unsere Belichtungszeit wäre demnach also 16 Sekunden. Glücklicherweise sind Negativfilme ziemlich tolerant. Aber es hilft alles nichts, für reproduzierbare Ergebnisse muß getestet werden, oder man hat ein sehr gutes "Bauchgefühl"

Die Belichtungs-Helfer aus dem Web
Es gibt einige Websites mit kleinen Java-Programmen die bei der Belichtungszeit-Kalkulation behilflich sind und es gibt Freeware-Programme die man herunterladen und installieren kann. Das vielseitigste Programm ist sicherlich der PinholeDesigner von David Balihar.

beim Pinhole-Designer sind einige gängige Filme mit bereits berücksichtigter Schwarzschild-Korrektur voreingestellt. Die daraus resultierenden Zeiten lassen als Tabelle sichern.


ebenfalls sehr gut gemacht ist das Programm von Michael Ratzkowsky "Lochkamera". Auch hier kann man sich Listen unter Berücksichtigung des Schwarzschildeffekts ausdrucken, gängige Filmmarken sind vorgegeben.


Auch für Mac OS X gibt es einen Pinhole-Rechner. PinholeCalc, ist ein kleines Freeware-Programm, mit dem sich alle wichtigen Funktionen für Pinhole-Fotografie kalkulieren lassen, wenn auch nicht so umfangreich wie der PinholeDesigner für Windows

Meine Kameras III – Agfa-Clack




Agfa Clack -
6 x 9 im "Kroko-Look"

Es gibt Bastler oder Feinmechaniker, die es schaffen an dieser Kamera die Optik zu entfernen und den Verschluß so zu modifizieren, dass er pinholetauglich ist, sogar mit Drahtauslöser-Anschluß. Mein erster Versuch die "Clack" anzupassen hat nicht so gut geklappt. Ich entschloss mich deshalb zur Radikalkur und habe die ganze Objektivhalterung entfernt. Stattdessen habe ich eine schwarze 3 mm Kunststoffplatte an das Gehäuse angepasst und in diese einen 42 mm Gewindeadapter geklebt. In diesen Adapter passt jetzt das Lens-Obscura-Set. Auch ein Stativgewinde ist serienmäßig eingebaut. Der Sucher hilft beim Anpeilen des Motivs. Mehr für den Sonntagsspaziergang eignet sich die praktische Trageschlaufe auf der rechten Seite.


Filmformat – 6 x 9 cm Rollfilm
Abstand Loch/Film – 73 mm
Bildwinkel – 73 Grad (leichtes Weitwinkel)
Lochdurchmesser – 0,3 mm
Blende – 243

Meine Kameras II - "Pin-Holga"




"PinHolga"
von der Kult-Plastik-Knipse zur Super-Pinhole

Es gibt sie auch schon fertig zu kaufen, aber hier ist meine Version dieser Plastikcam, aufgemöbelt mit dem Zörk-Lens-Obscura-Set aus der bayrischen Kamerazubehör-Schmiede.

Um mein Lens-Obscura-Set verwenden zu können, habe ich die Optik samt Verschluss ganz entfernt. Auch das Kabel zum Blitzschuh habe ich „entschärft“. Jetzt passt, mit einem eingeklebten Streifen Moosgummi (2 mm stark), der Adapterring des Pinhole Sets schon ganz gut in das Gehäuse. Beim Eintesten musste ich allerdings feststellen, dass ich mit dem Objektivdeckel beim Belichten das Set immer etwas herausziehe, was dann zu Lichteinfall führte. Belichtet wird nämlich durch Abnehmen und wieder Aufsetzen des Objektivdeckels. Daraufhin habe ich das Original-Objektiv mit der Laubsäge ausgesägt, (die Holgafans mögen mir verzeihen, es ist nicht kaputt und taucht an anderer Stelle wieder auf, versprochen!) die Objektivhalterung mit ihrem Plastik-Schraubgewinde hält meine Konstruktion jetzt bombenfest. Gleichzeitig dient sie als Sonnenblende. Um Filter anschrauben zu können, habe ich noch einen Adapterring 52 – 55 mm mit 2-Komponenten-Kleber angebracht. Dadurch passen auch Deckel von Objektiven mit 55 mm Gewinde. Das Lens-Obscura-Set kann man jetzt herausnehmen wie ein Wechselobjektiv. Außerdem habe ich der Holga noch ein Stativgewinde spendiert. Eventuelle „undichte“ Stellen im Gehäuse müssen natürlich beseitigt werden (Moosgummi, Klebeband schwarz), es sei denn, man benutzt diesen werkseitigen Mangel als bewusstes Stilmittel, wie manche Holga-Fotografen dies tun.


Filmformat – 6 x 6 cm Rollfilm
Abstand Loch/Film – 46 mm
Bildwinkel – 89 Grad (Weitwinkel)
Lochdurchmesser – 0,3 mm
Blende – 153

Pinhole-Fotos mit dieser Kamera habe ich hier und hier veröffentlicht.

Die Kameras I – Agfa Synchro-Box

Agfa Synchro-Box –
Ein Kamera-Klassiker mit Format erhält ein neues Aufgabengebiet.

Sie besitzt ein Stativgewinde und einen Drahtauslöser-Anschluß mit dem sich der Verschluss für Langzeitbelichtungen arretieren lässt. Durch die Aufsicht-Sucher, einer für Hoch- und einer für Querformat kann man den Bildausschnitt in etwa bestimmen. Mit einem kleinen Schieber lässt sich sogar ein Gelbfilter für besseren Kontrast bei SW-Film einblenden. Auf der Kamerarückseite findet man das übliche Fenster für die Bildnummer.

Um aus dieser „Blechbox“ eine Lochkamera zu machen ist nicht viel zu tun: eigentlich habe ich nur das Objektiv (oder besser die Linse) vom Innenteil entfernt und durch ein 0,3 mm Loch ersetzt. Eventuell muß noch der Kameradeckel gegen Lichteinfall innen etwas abgedichtet werden, wie das bei dieser Box der Fall war...





Filmformat – 6 x 9 cm Rollfilm
Abstand Loch – Film 100 mm
Bildwinkel – 56 Grad
Lochdurchmesser – 0,3 mm
Blende – 333



Pinhole-Fotos mit dieser Kamera habe ich hier veröffentlicht.
